Фигурная резка металла - что это?

В современном мире производство и обработка металлов достигли невероятного уровня точности и эстетики. Если еще несколько десятилетий назад работа с металлическим листом ассоциировалась преимущественно с грубой силой, сваркой и болгаркой, то сегодня на сцену выходит фигурная резка металла — технология, стирающая грань между промышленным производством и высоким искусством.

Что же такое фигурная резка металла? Если говорить простым языком, это процесс разделения металлического листа или заготовки по заданному сложному контуру, который не является прямой линией или простой геометрической фигурой (круг, квадрат). Результатом такой обработки становится деталь с криволинейными кромками, внутренними окнами, мелкими элементами, вензелями или даже имитацией художественной ковки. В отличие от классической штамповки, которая требует дорогостоящей оснастки (штампов), фигурная резка идеально подходит как для единичных экземпляров, так и для мелко- и среднесерийного производства, сохраняя при этом высочайшую точность.

Основная цель этой технологии — не просто разделить металл на части, а придать ему уникальную форму без последующей трудоемкой механической доработки. Качество реза должно быть таким, чтобы кромка детали не требовала шлифовки или обдирки. Сегодня фигурная резка используется повсеместно: от создания ажурных фасадов для вентилируемых фасадов зданий и изготовления сложных шестеренок для часовых механизмов до вырезания именных трафаретов и элементов ландшафтного дизайна — садовых фигурок, фонарей и скамеек.

Основные методы фигурной резки

Эволюция технологий подарила инженерам и дизайнерам несколько принципиально разных способов добиться нужного результата. Выбор метода зависит от типа металла (черный, нержавейка, алюминий, медь, титан), его толщины и требуемой чистоты реза. Рассмотрим четыре самых популярных типа:

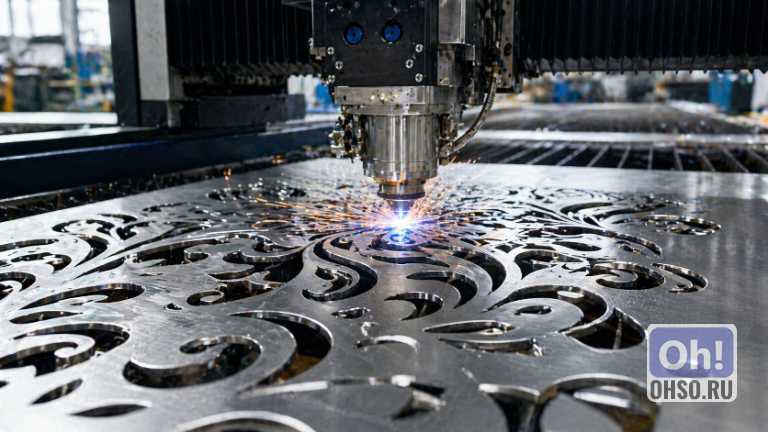

• Лазерная резка (Лазер). Самый популярный метод для толщины металла от 0,5 до 20-30 мм (в зависимости от мощности источника). Лазерный луч фокусируется в пятно диаметром в доли миллиметра, расплавляя и выдувая металл газом. Плюсы: невероятная точность (до 0,01 мм), отсутствие механического воздействия на заготовку (тонкие листы не деформируются), «зеркальная» кромка реза, бесшумность. Минусы: высокая стоимость оборудования и энергопотребления, а также образование термического влияния (окалина) на толстых материалах.
• Гидроабразивная резка (ГАР). Здесь вместо луча используется струя воды с абразивом (песок гранат), выходящая из сопла под давлением до 6000 атм и скоростью до 1000 м/с. Это настоящий «водяной нож». Плюсы: отсутствие термического нагрева — металл не плавится, не меняет свою структуру и не «отпускается» (сохраняет твердость); возможность резать практически любые материалы, включая титан и жаропрочные сплавы, любой толщины (до 200 мм). Минусы: низкая скорость по сравнению с лазером и необходимость утилизации абразивной взвеси.
• Плазменная резка. Использует плазменную дугу — струю ионизированного газа с температурой до 30 000°C. Идеальный выбор для толстых заготовок (от 20 до 100 мм и более). Плюсы: высокая скорость обработки металлов большой толщины, относительная дешевизна процесса для промышленных объемов. Минусы: широкая зона термического влияния (оплавленные края), конусность реза (верх шире низа), невозможность получить такую же тонкую прорезь, как у лазера.
• Электроэрозионная (проволочная) резка. Специфический метод, где проволока подает электрические разряды на заготовку, разрушая металл. Используется для сверхточных работ (изготовление матриц, пуансонов, сложных контуров в твердых сплавах), где требуется чистота поверхности и микронная точность.

Почему фигурная резка вытесняет штамповку и ручную обработку?

Ручная резка (электролобзиком или болгаркой) никогда не даст повторяющейся точности и чистоты кромки. Штамповка же требует изготовления штампа, который стоит десятки тысяч долларов и оправдан только при тираже от сотен тысяч штук. Фигурная резка на станках с ЧПУ занимает нишу «точно и быстро без оснастки».

Представьте, что вам нужно 50 кронштейнов сложной формы с пазами и скруглениями. Создать штамп — нерентабельно, фрезеровкой из цельного куска — дорого и долго, лазером из листа — идеально. Программу для станка можно написать за час, а нарезка 50 деталей займет 10 минут. Гибкость и скорость переналадки — вот главные козыри этого метода.

Сферы применения: от авиации до дизайна

Список отраслей, где без фигурной резки уже не обойтись, огромен. Сегодня эта технология используется в:

1. Архитектуре и строительстве: создание ажурных фасадных панелей, козырьков, ограждений лестниц, решеток на окна, элементов «умного дома» (металлические накладки на радиаторы).
2. Машиностроении и станкостроении: производство шестерен, фланцев, кронштейнов, прокладок сложной конфигурации, корпусов приборов.
3. Рекламе и интерьерном дизайне: вывески, объемные буквы, трафареты, панно, мебельная фурнитура, светильники в стиле «лофт».
4. Ландшафтном дизайне: перголы, шпалеры для растений, арки, садовые скульптуры (аисты, кошки, деревья), обрамление зон барбекю.
5. Производстве инструмента и оснастки: шаблоны, лекала, монтажные стойки, сложные кондукторы.

Преимущества, о которых вы могли не знать

Помимо очевидной экономической выгоды, фигурная резка дает производителям несколько скрытых «бонусов»:

• Экономия материала. Современное ПО для раскроя (Nesting) укладывает детали на лист с минимальным зазором, используя до 98% металла. Человек никогда не уложит детали так плотно, как алгоритм.
• Отсутствие деформации. При лазерной или гидроабразивной резке лист не «ведет» от перегрева (в отличие от газовой резки), сохраняется плоскостность.
• Высокая скорость прототипирования. Если вы разрабатываете новое устройство, фигурная резка позволяет сделать опытный образец за несколько часов без траты денег на штампы.

Ограничения и сложности

Однако было бы нечестно говорить, что это панацея. Фигурная резка имеет свои «узкие места»:

• Лазер плохо режет медь и латунь (они отражают луч), а также очень толстый металл (от 40 мм).
• Гидроабразив очень медленный при резке толстых листов (1 час на несколько сантиметров) и требует покупки дорогого абразива.
• Плазма дает широкий рез (2-3 мм) и конусность, что неприемлемо для прецизионных деталей.
• Электроэрозия чрезвычайно медленная и дорогая для простых задач.

Тем не менее, для 80% задач на рынке именно лазерная и гидроабразивная резка стали золотым стандартом. Сегодня заказать фигурную резку может не только завод, но и частный мастер для своего хоббипроекта — услуги фрезеровки с ЧПУ стали доступны по цене.

В заключение стоит отметить, что фигурная резка металла — это не просто способ производства, это целая философия проектирования. Она позволяет инженеру не думать об ограничениях штампа («можно ли тут сделать радиус?»), а дизайнеру — не мучиться с вырезанием вензелей вручную. Технология постоянно совершенствуется: появляются волоконные лазеры, способные резать золото и медь, гибридные установки «лазер+плазма», а также автоматические системы смены стола, позволяющие резать детали без остановки процесса.

Учитывая все плюсы этого метода, еще много лет фигурная резка останется главным инструментом для создания высокоточных деталей и художественных изделий из металла, стирая грань между грубой силой промышленности и тонкостью ювелирной работы.
